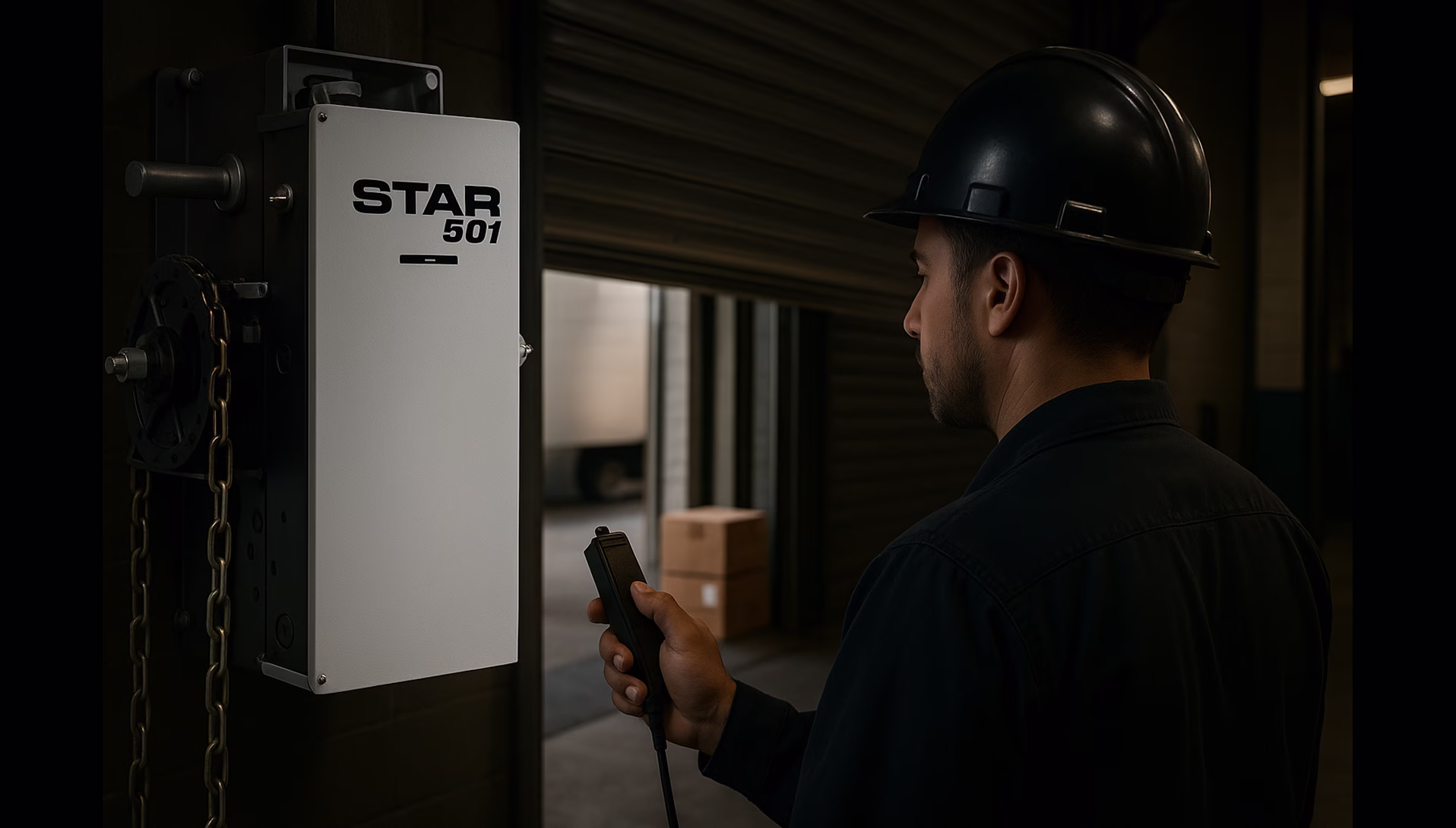

El STAR Hoist 501 de PMX es un operador para cortinas metálicas enrollables y puertas ascendentes verticales. Si buscas automatizar un acceso comercial o de trabajo, conviene revisar primero las dimensiones de la puerta, el tipo de eje, la alimentación disponible y la frecuencia de uso. PAAVAMEX puede ayudarte a confirmar la configuración antes de cotizar.

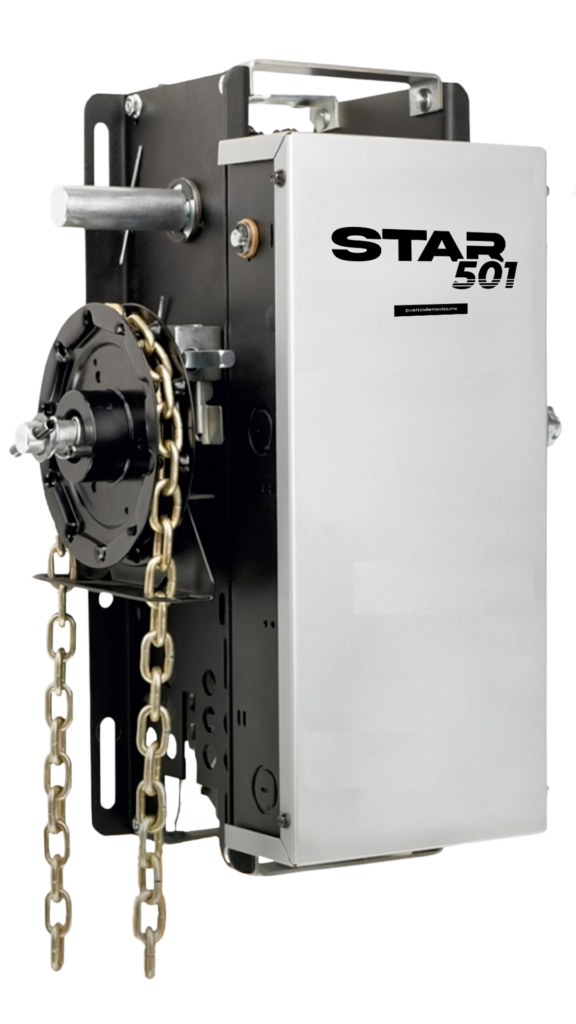

Qué es el motor STAR Hoist 501
Es un operador lateral de uso semiindustrial para automatizar el ascenso y descenso de una cortina o puerta compatible. Su ficha histórica en PAAVAMEX identifica el modelo de motor CH5011AC. La instalación requiere comprobar la puerta y sus elementos de seguridad; la superficie por sí sola no determina si un motor es adecuado.
Datos técnicos para revisar
El manual del operador CH5011AC publicado por ADS documenta los siguientes datos. Confirma con PAAVAMEX que la unidad PMX disponible corresponde a esa versión antes de definir la instalación.
| Alimentación | 125 V / 60 Hz |
|---|---|
| Potencia consumida | 280 W |
| Corriente | 2.25 A |
| Par máximo | 100 Nm |
| Protección | IP54 |
| Factor de servicio | 25 % |
| Transmisión | Piñones Z14 y Z42, relación 1:3 |
| Velocidad del piñón Z42 | 27 rpm, dato de manual |
| Temperatura de servicio | −40 a +45 °C, dato de manual |
La página histórica de PAAVAMEX también indica hasta 25 m² de superficie, 7 m de altura y 20 transmisores. Estos valores deben confirmarse para la unidad y la puerta específicas; no son una promesa de compatibilidad universal. Consulta el manual técnico del modelo CH5011AC.
Aspectos prácticos del STAR Hoist 501
Montaje según la puerta
El diseño con transmisión por piñones permite planear el montaje del operador junto al eje de la cortina. La orientación, el espacio disponible y el soporte deben verificarse en sitio siguiendo el manual del equipo. Si la cortina ya existe, comparte fotografías del eje, soportes y recorrido para evaluar la adaptación.
Control y seguridad
La página original de PMX describe botonera de abrir, parar y cerrar, receptor para controles remotos y freno. El proyecto debe contemplar también límites de recorrido y los dispositivos de seguridad apropiados para la puerta y su entorno. Las opciones de control incluidas se confirman en la cotización.
Cómo elegir frente a otros operadores
Para comparar el STAR Hoist 501 con otro motor, solicita las fichas de ambas variantes y revisa alimentación, par, factor de servicio, dimensiones admisibles, controles y accesorios de seguridad. El peso de la puerta y el número de maniobras previstas ayudan a elegir mejor que una comparación aislada de potencia.
Aplicaciones a evaluar
- Cortinas metálicas de locales, bodegas y talleres.
- Accesos de almacén y andenes con puerta compatible.
- Puertas ascendentes verticales si su configuración corresponde al operador.
En cada caso importan peso real, equilibrio, estructura, espacio de montaje y maniobras previstas. El factor de servicio documentado es 25 %; una aplicación de uso continuo o muy intensivo requiere otra evaluación.
Instalación y mantenimiento
La instalación debe realizarla personal competente de acuerdo con el manual y la normativa aplicable. Antes de energizar el motor hay que verificar soporte, equilibrio de la puerta, conexión eléctrica, finales de carrera y protecciones. Las pruebas de apertura, paro, cierre y operación de emergencia forman parte de la entrega.
El mantenimiento se programa según el uso y las indicaciones del fabricante: inspección visual, revisión de cadena y piñones, fijaciones, cableado, límites y dispositivos de seguridad. Si aparecen ruidos, movimientos irregulares o fallas de control, detén la operación y solicita revisión técnica.
Preguntas frecuentes
¿Sirve para una cortina metálica existente?
Es posible evaluarlo, pero se requieren las dimensiones, peso, eje, soportes y estado de la cortina. No se puede confirmar compatibilidad sin revisar la instalación.
¿Qué alimentación necesita?
El manual del modelo CH5011AC indica 125 V a 60 Hz. Confirma la versión exacta y la instalación eléctrica antes de comprar.

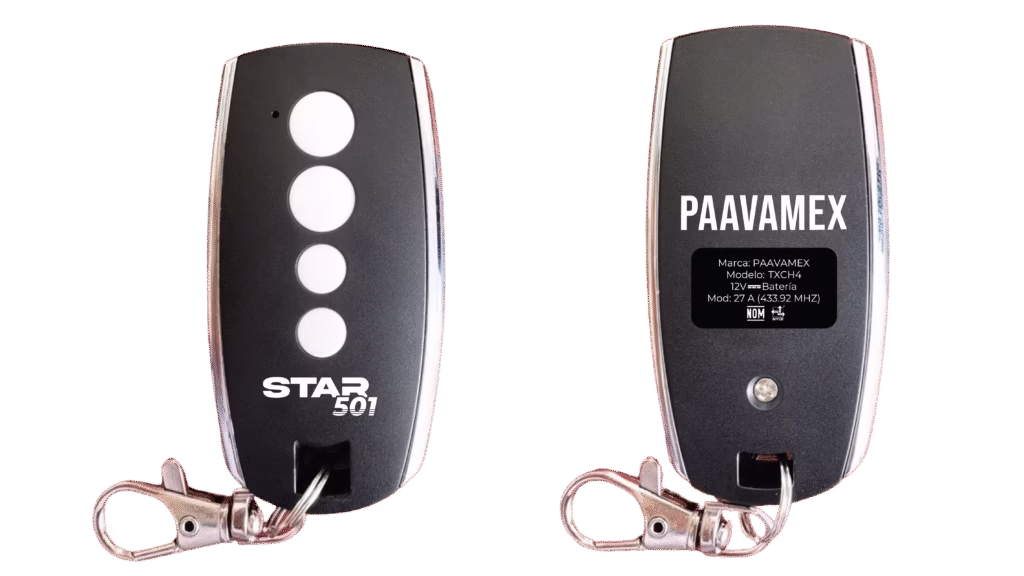

¿Cuántos controles remotos admite?
La ficha histórica de PAAVAMEX indica hasta 20 transmisores. Confirma el receptor y los accesorios incluidos para la unidad ofrecida.
¿Se puede usar si falla la energía?
La posibilidad y el procedimiento de operación manual dependen del mecanismo instalado. Pide que el instalador te muestre el procedimiento correspondiente al equipo.
¿Qué mantenimiento requiere?
Depende de las maniobras y del entorno. Solicita un plan de inspección basado en el manual y en las condiciones reales de la puerta.
Cotiza una solución adecuada para tu cortina
